Противотаранное устройство "Покат-5000У"

ОписаниеГалерея
Противотаранное устройство "Покат-5000У"

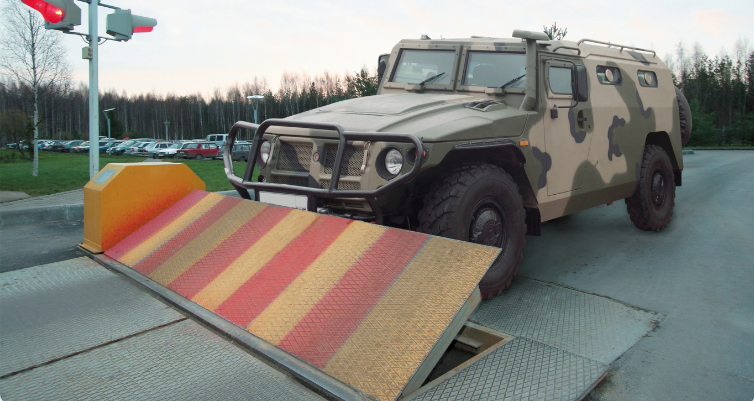

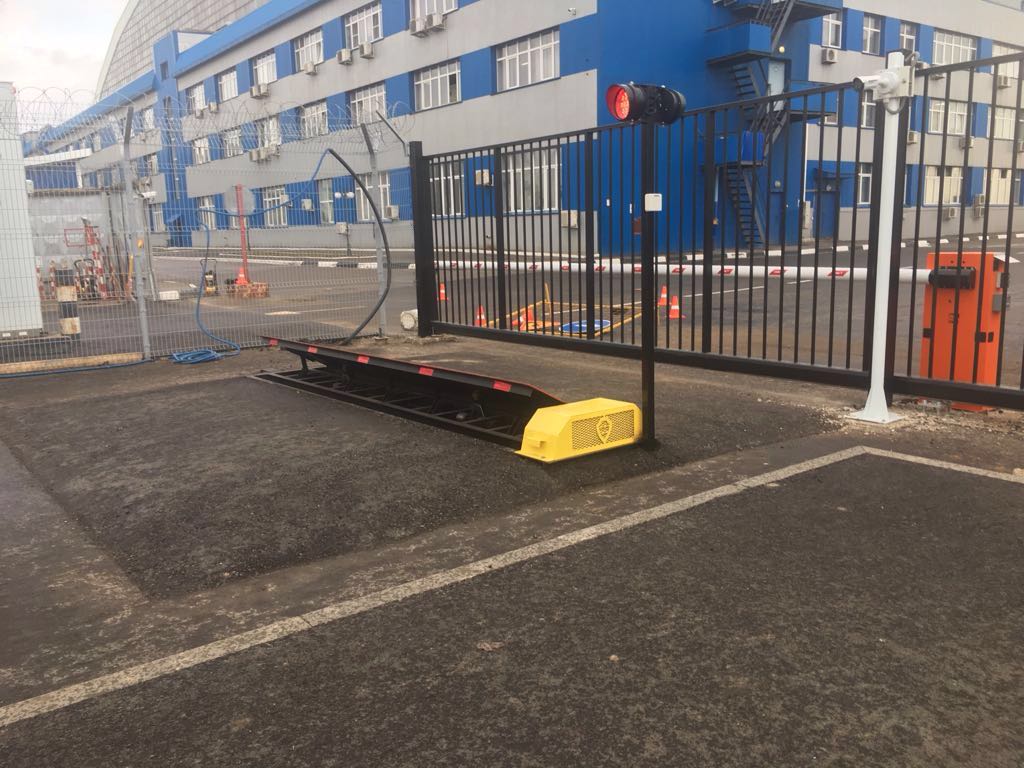

Противотаранное устройство «ПОКАТ-5000У» (Пост Остановки Колесного АвтоТранспорта) - препятствует несанкционированному проезду легкового и грузового автотранспорта на режимные объекты, обеспечивает принудительную остановку колесных автотранспортных средств путем разрушения ходовой части и повреждения рулевого управления с последующей их остановкой. Изделие устанавливается непосредственно на дорожное покрытие.

Базовая комплектация изделия ПОКАТ-5000У включает в себя:

  1. Основную рабочую раму с подъемной платформой, которая приводится в движение электромеханическим приводом через систему кинематической цепной передачи, допускающей тонкую регулировку вращения основного вал. Подъёмная платформа оснащена двумя механизмами, предотвращающими запрокидывание при несанкционированном наезде, торцевая часть подвижной платформы оснащена светоотражающими элементами.
  2. Управление подвижной платформой осуществляться процессорным блоком управления, оснащенным выносным пультом с системой блокировки дистанционного пульта управления.

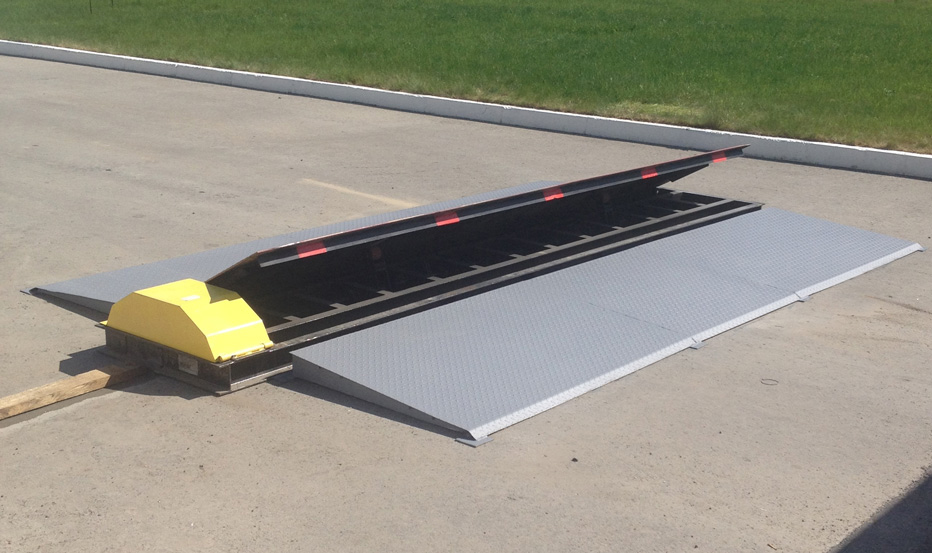

  3. Аппарели (пандусы) для въезда/съезда.
  4. Элементы крепления изделия к дорожному полотну.

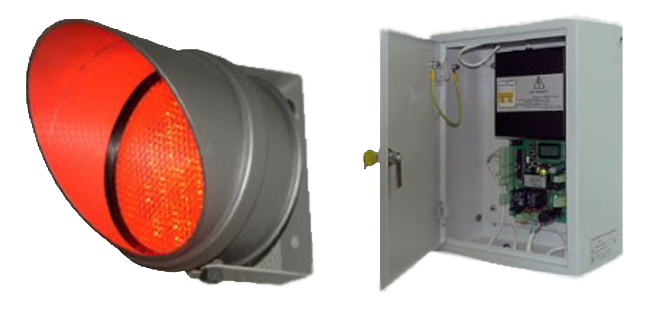

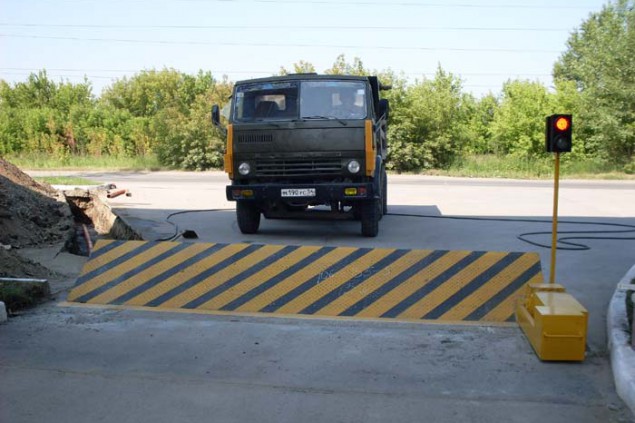

  5. Двухсекционный, полицветный, светодиодный светофор в комплекте с кронштейнами и коммутационным блоком.
  6. Кабельную продукцию для подключения процессорного блока управления, дистанционного пульта управления и светофора.
  7. Рычаг для подъёма/опускания платформы в ручном режиме – 1шт.
  8. ЗИП.
  9. Руководство по эксплуатации, паспорт, сертификат соответствия

Технические характеристики:

  • Перекрываемая ширина проезда от 3,5 до 9 м;
  • Допустимая нагрузка на ось проходящих транспортных средств до 30 т;
  • Максимальная масса останавливаемого транспортного средства – 20 т;
  • Максимальная скорость останавливаемого транспортного средства 60 км/ч;
  • Время подъема/опускания платформы 6 сек.
  • Высота подъема платформы над уровнем дороги - 0,5 м.





Преимущества изделия:

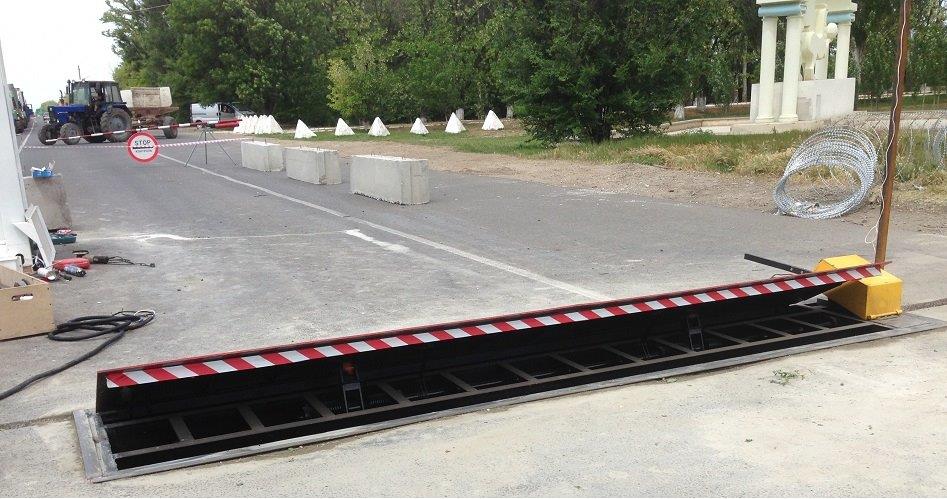

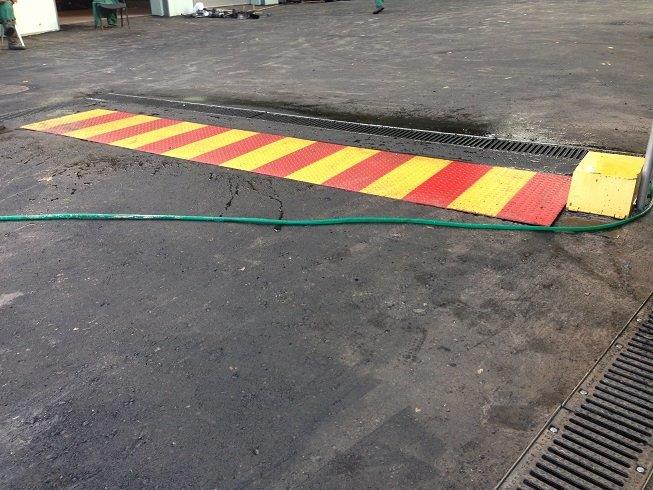

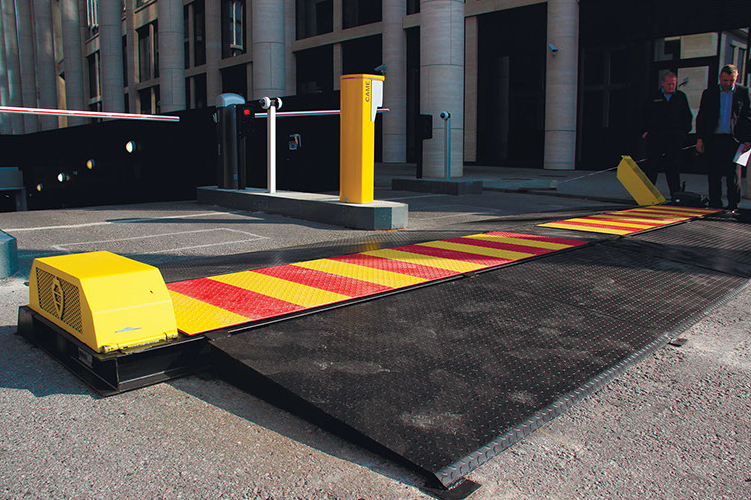

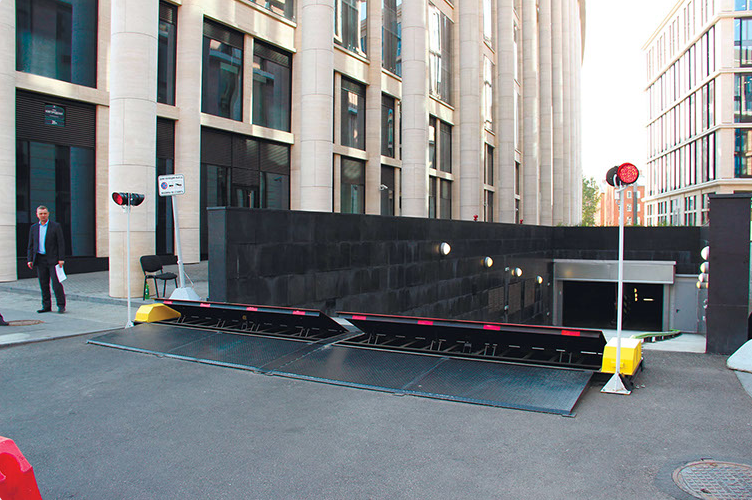

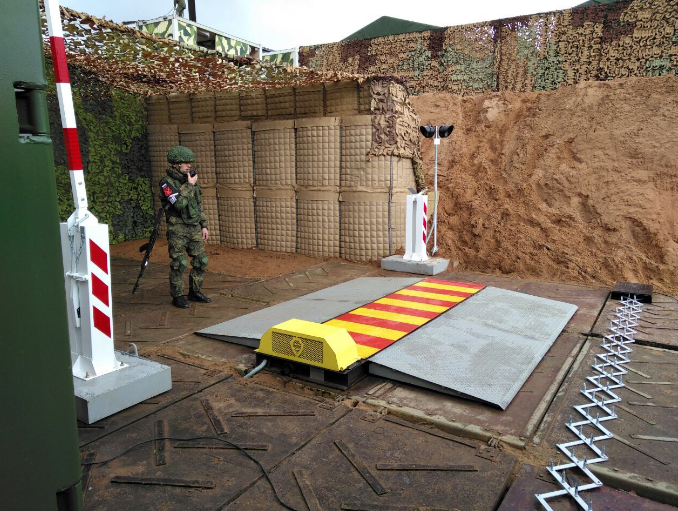

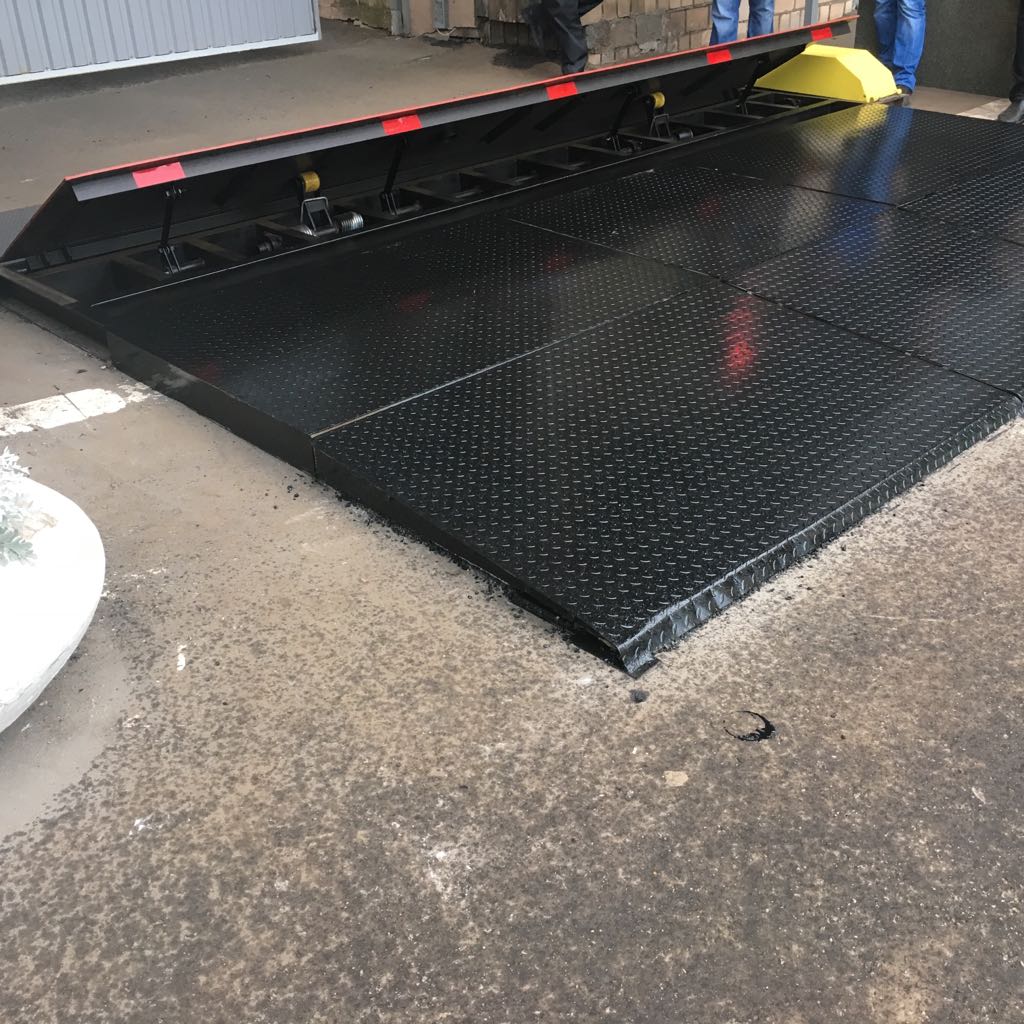

  1. Возможность установки «ПОКАТ» с заглублением в дорожное полотно или поверх дорожного полотна (внакладку) с использованием пандусов (аппарелей) для безопасного проезда.
  2. Электропитание противотаранного устройства осуществляется от сети переменного тока 220В 50ГЦ, при этом само устройство имеет энергобезопасное исполнение 24 В.
  3. Потребляемая мощность в пусковом режиме не более 500 Вт, в дежурном режиме (режиме ожидания) не более 20 Вт.
  4. Конструкцией предусмотрен режим ручного подъема/спуска, применяемый при отсутствии электропитания.

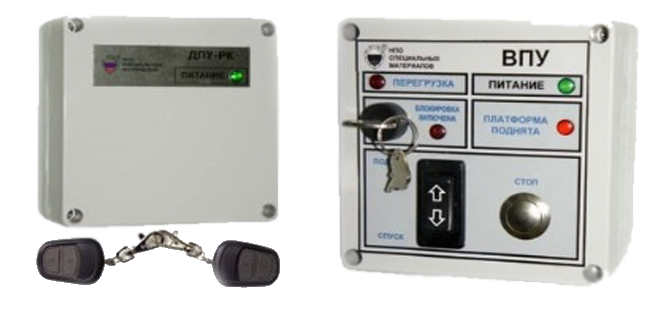

  5. По требованию Заказчика «ПОКАТ» может комплектоваться дополнительными пультами управления (ДПУ), в том числе и с радиоканалом (РК), увеличенным комплектом кабельной продукции для удаленного подключения.

ПОКАТ 5000У включен в Перечень специальных средств обеспечения работников ведомственной охраны государственной корпорации по атомной энергии «РОСАТОМ» (в ред. Постановления Правительства РФ от 04.09.2012 N 882)

В рамках проведения контртеррористических мероприятий с целью усиления объектов  ПОКАТ 5000У рекомендован Центральным Банком Российской Федерации территориальным подразделения и отделениям в качестве заградительных устройств при въезде на охраняемую территорию подразделений и отделений. Приказом Министра Обороны РФ № 603 от 22.09.2016 года «ПОКАТ-МО» поставлен на снабжение в Вооруженные силы РФ.

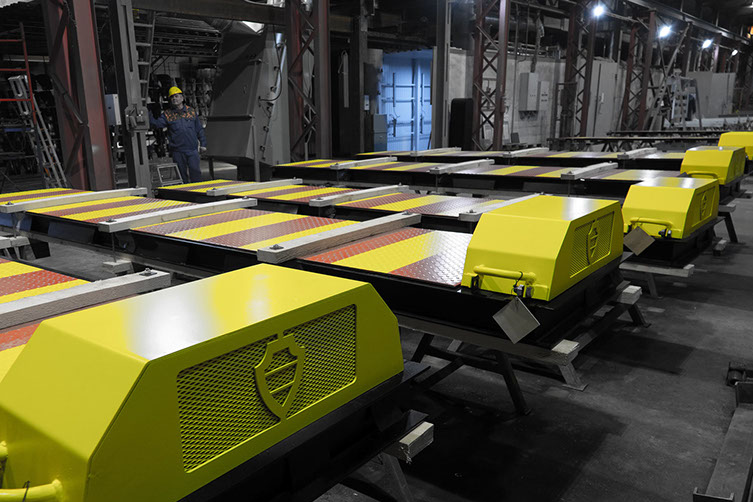

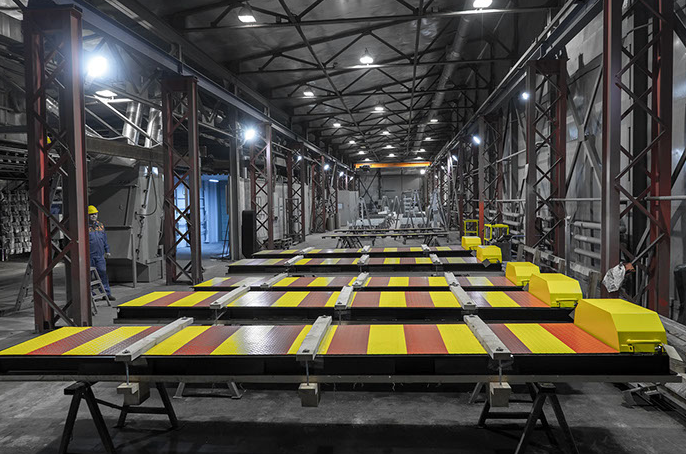

Изделие представляет собой стальной защитно-исполнительный механизм, состоящий из рабочей рамы и подъемной платформы с восьмью ребрами жесткости, изготовленной из стального рифленого листа и оснащенной светоотражающими элементами.

Движение платформы осуществляется через ось квадратного сечения системой электро-механического привода, включающей привод коллекторный с червячным самотормозящимся редуктором и компенсаторный блок кручения.

Ось изготавливается из закаленной стали. Конструкция изделия обеспечивает возможность ее извлечения и замены. Подъемная платформа оснащена механизмами, предотвращающими запрокидывание при несанкционированном наезде. Петельные группы снабжены пресс-масленками.

Управление платформой осуществляется процессорным блоком управления ПБУ-100М, оснащенного счетчиком количества циклов подъема и опускания платформы; выносного пульта управления с системой блокировки дистанционного пульта управления


Основные характеристики «ПОКАТ-5000У» одинарного исполнения 30Л (П) и 40Л (П) приведены в таблице.



Наименование параметра 30Л (П) 40Л (П)
Допускаемая нагрузка на ось проходящего
автотранспорта, т, не более
30 30
Масса без аппарелей, т, не более 0,5 0,55
Масса комплекта аппарелей, т, не более 1 1,4
Максимальная скорость останавливаемого
транспортного средства, км/час
60 60
Максимальная масса останавливаемого
транспортного средства, т
20 20
Потребляемая мощность в пусковом режиме, Вт 430 430
Потребляемая мощность в дежурном
режиме (в режиме ожидания), Вт
12 12
Габаритная длина (с приводом), м 3,3±0,05 4,3±0,05
Длина подъёмной платформы, м 3,0±0,05 4,0±0,05
Габаритная ширина с приспособлениями
въез-да/съезда (аппарелями), м
2,85±0, 2,85±0,1
Ширина без приспособлений
въезда/съезда (аппа-релями), м
0,85±0,05 0,85±0,05
Высота в рабочем положении/высота по кожуху, м 0,13/0,18±0,01 0,13/0,18±0,01
Высота подъема платформы в боевом положении, м 0,5±0,01 0,5±0,01
Время подъёма (при t+200 С), с, не более 8 8
Тип привода: электромеханический, атмосферостойкий с коллекторным двигателем,
червячным самотормозящимся редуктором, переключателем перевода работы в ручной режим
Напряжение питания управляющего устройства, В 24                              24
